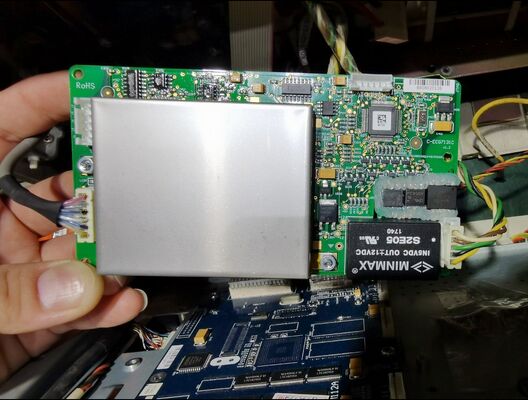

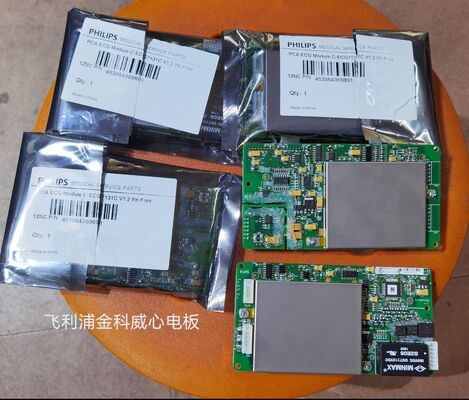

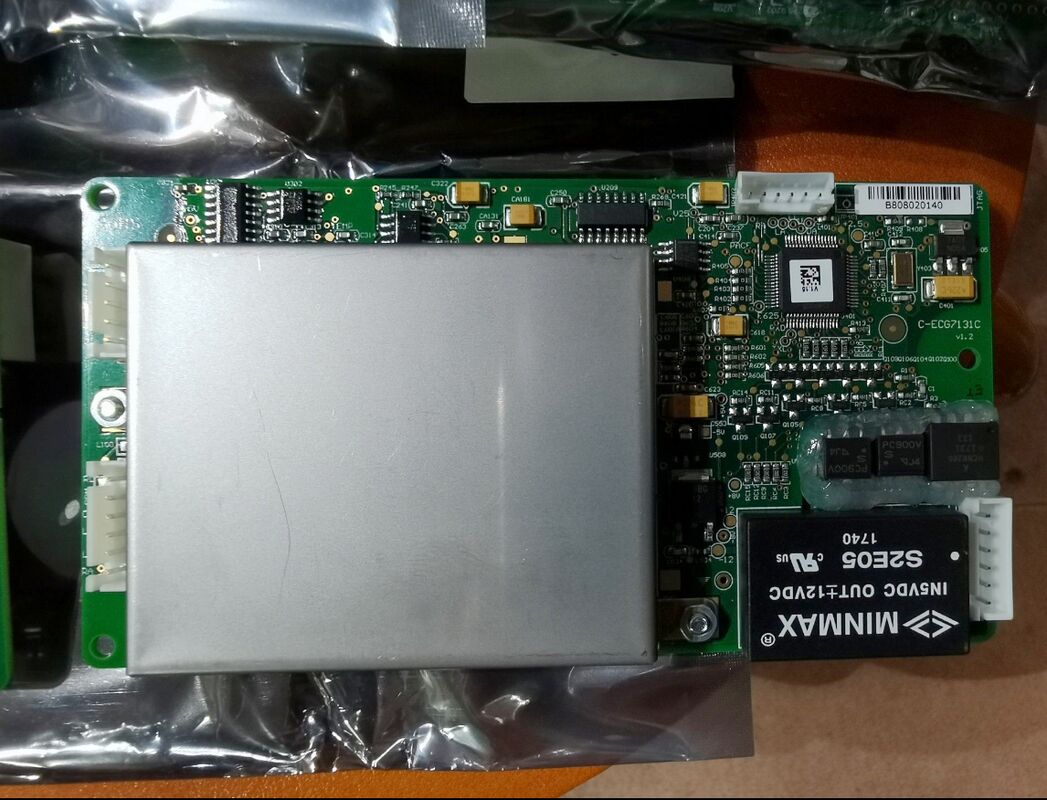

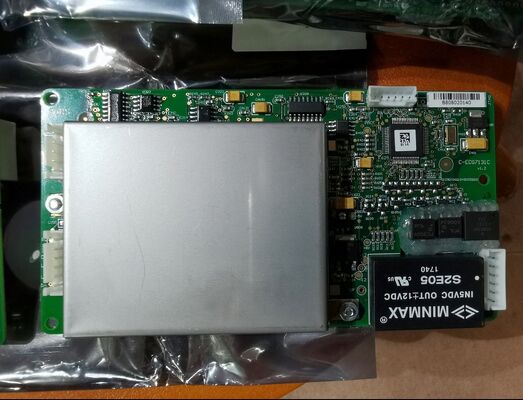

필립 골드웨이 G30 G40 PN 45356436891 ECG 보드

Philip GOLDWAY G30 G40 PN:45356436891 심전도 보드

Goldway G30 / G40 심전도 보드 (심전도 모듈) 영어 기술 사양

1. 기본 심전도 구성

• 리드 시스템: 3-리드 / 5-리드 선택 가능
  • 3-리드: I, II, III
  • 5-리드: I, II, III, aVR, aVL, aVF, V (동시 7-리드 표시 지원)

• 심전도 모드: 모니터링 / 진단 / 수술 모드 선택 가능
• 입력 임피던스: ≥100 MΩ (공통 모드)
• 공통 모드 제거비 (CMRR): ≥100 dB (50/60 Hz)
• 제세동 보호: 제세동기 방지, 360J 양상 제세동 내성; 충격 후 자동 복구
• 전기 수술 간섭 억제: 내장형 ESU 필터

2. 심박수 (HR) 측정

• 측정 범위:
  • 성인/소아: 15–300 bpm
  • 신생아: 15–350 bpm

• 정확도: ±5 bpm 또는 판독값의 ±1% 중 더 큰 값
• 해상도: 1 bpm
• 경보 한계: 조절 가능한 서맥/빈맥 임계값

3. 심전도 파형 및 게인

• 게인 설정: ×1/4, ×1/2, ×1, ×2, ×4, 자동 (자동 게인 조정)
• 파형 속도 (스윕 속도): 6.25, 12.5, 25, 50 mm/s (선택 가능)
• 대역폭:
  • 모니터링 모드: 0.5–40 Hz
  • 진단 모드: 0.05–100 Hz
  • 수술 모드: 0.5–20 Hz (간섭 방지)


4. ST 분절 분석

• 측정 범위: -2.0 mV ~ +2.0 mV (진단 모드: -0.8 ~ +0.8 mV)
• 정확도: ±0.02 mV 또는 판독값의 ±5% 중 더 큰 값
• 채널: 4채널 ST 모니터링 (V, I, II, III)

5. 부정맥 및 심박 조율기 감지

• 부정맥 분석: 13가지 부정맥 경보 (PVC, 쌍맥, 삼중맥, 심실 빈맥, 서맥, 빈맥, 놓친 박동, 일시 정지, R-on-T 등 포함)
• 심박 조율기 감지: 예; 비동기/동기 심박 조율기 펄스, 펄스 폭 ≥0.1 ms 감지

6. 물리적 및 전기적 매개변수

• 보드 치수: 약 145 × 100 × 20 mm (심전도 모듈 보드)
• 전원 공급: DC 5V ±5%, 300 mA (모니터 메인보드에서 공급)
• 작동 온도: 0–40 °C
• 보관 온도: -20–60 °C
• 습도: 30%–85% RH (비응축성)

7. 준수 표준

• IEC 60601-1, IEC 60601-2-27 (심전도 안전)
• EN 60601-1-2 (EMC)

주요 차이점: G30 vs G40 심전도 보드

• G30: 10.4" 디스플레이, 기본 심전도/부정맥/ST, 옵션 CO₂/IBP 확장 없음 (심전도 보드 코어 사양 동일)
• G40: 12.1" 디스플레이, 동일한 심전도 코어 매개변수, 옵션 듀얼 IBP/CO₂ 모듈 지원 (심전도 보드는 G30과 기능적으로 동일)
