상세 정보 |
|||
| 상표: | Nihon Kohden | 모델: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | 보증: | 3개월 |
| price: | NEGOTIABLE | ||
| 강조하다: | U550013C 전원 보드,bsm2301 전원 보드 |
||
제품 설명

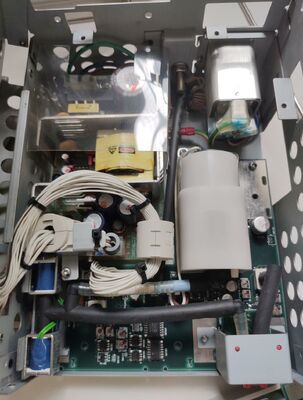

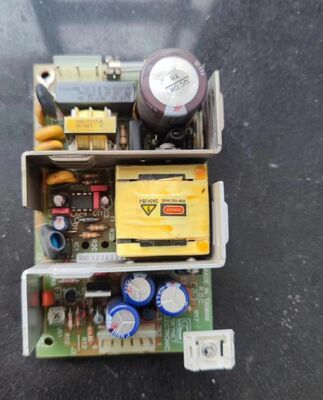

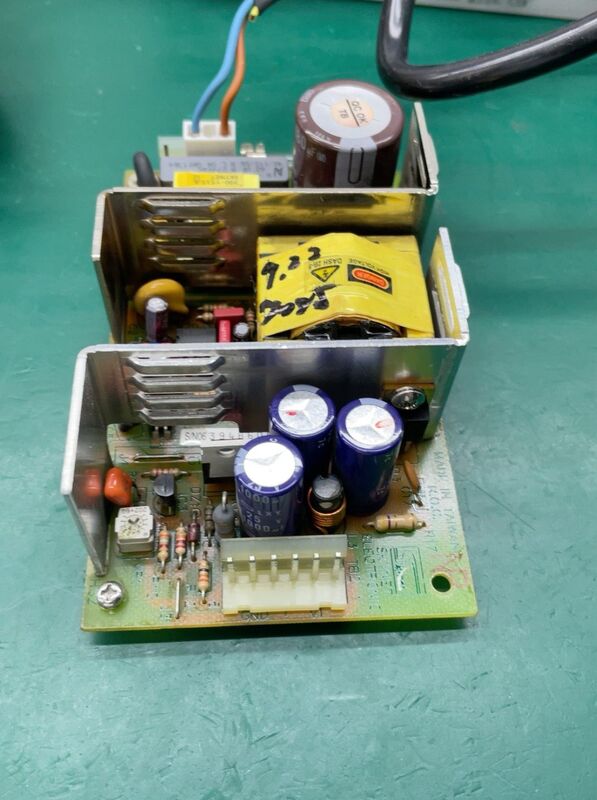

PN:U550013B / U550013C 니혼코덴 BSM2301 전원 보드
브랜드: 니혼 코덴 | 적용 모델: BSM-2301A/C/K | 부품 번호: U550013B / U550013C (전원 공급 장치)
1. 기본 입력 매개변수
- AC 입력 전압: 100–240 VAC ±10%, 자동 전환
- AC 입력 주파수: 50/60 Hz ±2%
- 입력 전류: 최대 1.0 A @ 100 VAC
- 소비 전력: AC 모드: 최대 70 VA; 배터리 모드: 최대 40 W
- 퓨즈: 내장 2 A / 250 VAC 슬로우 블로우 퓨즈 (AC 인렛)
- 배터리 입력: 10.8–15.0 VDC (충전식 Ni-MH 배터리 팩, 10HR-4/3FAUC-NK)
2. DC 출력 매개변수 (메인 전원 보드)
| 출력 채널 | 전압 | 전류 정격 | 부하 및 기능 |
|---|---|---|---|
| +15 VDC | +15.0 V ±5% | 최대 3.0 A | 메인 시스템, 아날로그 회로, 백라이트, NIBP/IBP 모듈 |
| +5 VDC | +5.0 V ±3% | 최대 2.5 A | 디지털 로직, CPU, 터치스크린, 인터페이스 모듈 |
| +3.3 VDC | +3.3 V ±3% | 최대 1.5 A | MCU, 메모리, 통신 회로 (+15 V에서 DC-DC 변환) |
| -5 VDC | -5.0 V ±5% | 최대 0.5 A | 아날로그 신호 컨디셔닝 (ECG/Resp) |
| +6 VDC | +6.0 V ±5% | 최대 1.0 A | 옵션 레코더 모듈 (WS-231P) |
3. 물리적 및 환경 사양
- 보드 치수: 약 150 × 100 × 35 mm (L×W×H)
- 무게: 약 0.45 kg
- 작동 온도: 0 °C ~ +40 °C
- 보관 온도: -20 °C ~ +60 °C
- 상대 습도: 30%~85% RH (비응축)
- 고도: 작동: -500 m ~ 3,000 m; 보관: -500 m ~ 13,100 m
4. 보호 및 안전 기능
- 과전압 보호 (OVP): >16.5 V (+15 V), >5.5 V (+5 V)에서 트리거
- 과전류 보호 (OCP): 모든 출력에 대한 과전류 시 자동 차단
- 단락 보호 (SCP): 폴드백 전류 제한, 자동 복구
- 절연 전압: 4,000 VAC (입력-출력, 의료 등급)
- 누설 전류: <100 µA (환자 누설, IEC 60601-1 준수)
- EMC 규정 준수: IEC 60601-1-2, EN 55011 Class B (방출)
5. 제어 및 인터페이스
- 전원 제어: 통합 전원 관리 MCU, AC/배터리 자동 전환
- 배터리 충전: 일반 충전: 370 mA (최대 16시간); 트리클 충전: 370 mA (1.2초 / 1분 간격)
- 커넥터:
- CN401: 메인 보드로의 메인 출력 (+15V, +5V, GND, 제어 신호)
- AC 인렛: 퓨즈 및 접지 단자가 있는 IEC C6 소켓
- 배터리 커넥터: CN1401 (10.8–15 VDC 입력)
6. 규정 준수 표준
- 안전: IEC 60601-1:2005, IEC 60601-2-49 (의료 전기 안전)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- 성능: 니혼 코덴 내부 의료용 PSU 사양
주요 참고 사항
- 이 PSU는 BSM-2303/2304/2351 시리즈와 공유됩니다 (동일한 핵심 출력 사양).
- +3.3 V는 기본 +15 V 출력에서 온보드 DC-DC 컨버터를 통해 생성됩니다.
