GOLDWAY G60 메인보드 P/N 453564288752 전자 장치 통합용

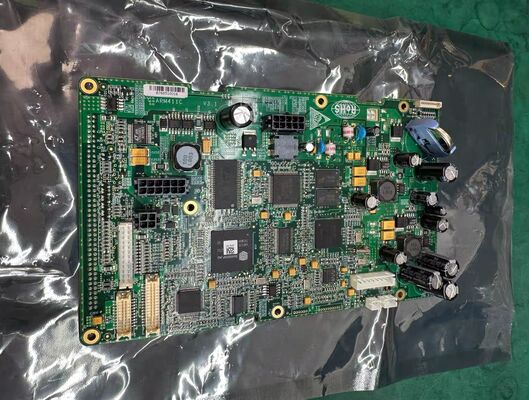

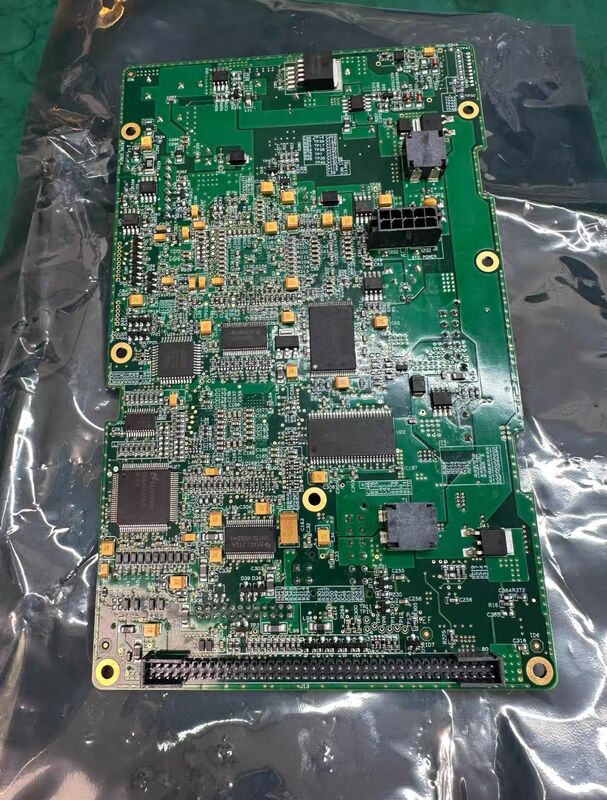

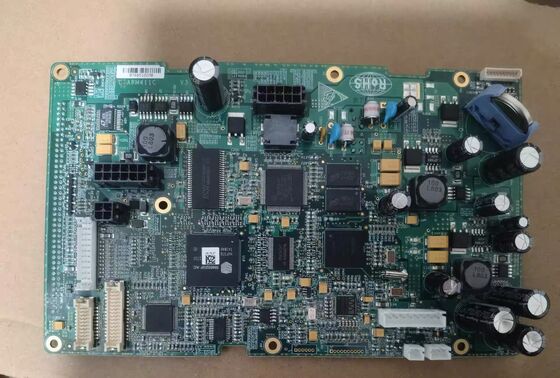

골드웨이 G60 메인보드 P/N 453564288752

1기본 식별 & 기본 정보

• 모델: G60 메인보드 (필립 골드웨이)
• 부품 번호 (P/N): 453564288752 (원본 메인보드)
• 카테고리: 의료용 환자 모니터 주 회로 보드
• 호환성: 골드웨이 G60 모듈형 병동 환자 모니터
• 크기: 대략 14 × 10 × 8cm
• 순중량: 0.65kg
• 보드 타입: 다층 PCB, 모듈 확장 설계

2전기 및 전력 사양

• 전력 입력 인터페이스: 호스트 전원 모듈과 통합, 입력: 100~240 VAC, 50/60 Hz, 1.5 A
• 탑재된 전력 출력: 모듈 및 주변 장치 (12V, 5V, 3.3V) 의 안정 DC 출력
• 전력 관리: 초전압, 초전류, 단회로 및 ESD 보호
• 대기 전력 소비: < 5W

3통신 및 확장 인터페이스

• 네트워크 인터페이스: HL7 프로토콜, 중앙 모니터링 시스템 (UT4800) 및 베드-투-베드 네트워킹을 위한 1 × 기가비트 이더넷 (LAN)
• 주변 인터페이스2x USB 20, 1× VGA (외부 디스플레이 출력), 1× 간호사 호출 포트, 1× RS232 시리즈 포트
• 모듈 확장 슬롯: 5× 플러그 앤 플레이 매개 변수 모듈 (ECG/SpO2/NIBP/IBP/etCO2/12-Lead ECG/CO/Multigas) 의 전용 모듈 슬롯
• 경보 인터페이스: 통합 시각/청각 경보 제어 회로

4데이터 저장 및 처리

• 탑재 메모리: 8 GB 플래시 저장소 + 2 GB DDR3 램
• 트렌드 데이터 저장: 최대 2400시간의 멀티 파라미터 트렌드 데이터
• 파동형 저장: 240분 전면 ECG 파형 녹화
• 경보 이벤트 로그: 최대 500 개의 경보 이벤트 및 사용자 운영 로그를 저장합니다.
• 실시간 처리: ECG/Resp/SpO2/NIBP 신호 처리 및 분석을 위한 고속 MCU

5지원 모니터링 매개 변수 및 성능

• 표준 매개 변수 지원:
  • ECG (3/5 리드, 12 리드 선택): ST 세그먼트 분석, 부정맥 검출, 심장 박동 조절기 인식, HR 범위 15~300 bpm, 정확도 ±1% 또는 ±2 bpm
  • SpO2 (Philip FAST-SpO2): 범위 0~100%, 정확도 ±2% (70~100% 범위), PR 20~250 bpm
  • NIBP: 오실로메트릭 방법, 정확도 ±5 mmHg (±0.7 kPa), 성인/아동/신생용 모드
  • RESP: 임페던스 방법, RR 5~120 bpm, 정확도 ±2 bpm
  • 이중 채널 TEMP: 범위 0 ∼ 50°C, 정확도 ±0.1°C

• 선택적 확장된 매개 변수: 이중 IBP, etCO2 (마이크로 스트림), 심장 출력 (CO), 멀티가스 모니터링

6준수 및 안전 표준

• 안전 인증: IEC 60601-1:2005+AMD1:2012, IEC 60601-1-2:2014
• 품질 관리: ISO 9001, ISO 13485, CE (MDR 2017/745), FDA 컴플라이언스
• EMC 준수: IEC 60601-1-2:2014 (전자기 면역 및 방출)
• 환경 등급: IPX1 (드립 پروف), 작동 온도 10~35°C, 저장 온도 -20~60°C

7유지보수 및 서비스 설명서

• 보증: 신규/원본 단위 90 일
• 교체 요구 사항: 완전 호환성을 위해 P/N 453564288752와 일치해야 합니다.
• 캘리브레이션: 메인보드 교체 후 모든 매개 변수 모듈을 재정정
• ESD 보호: 설치/수리 중에 엄격한 ESD 방지 처리
• 저장: 건조하고 먼지 없는 환경 (비례 습도 30~75%)
