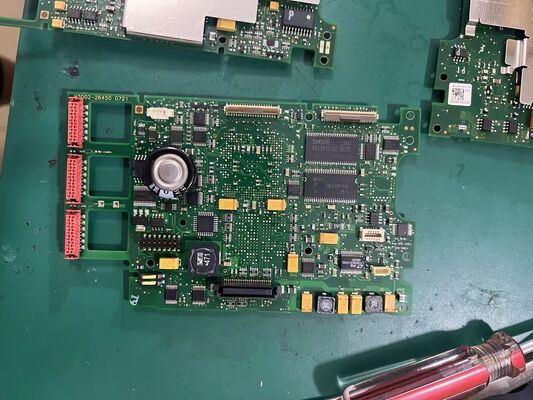

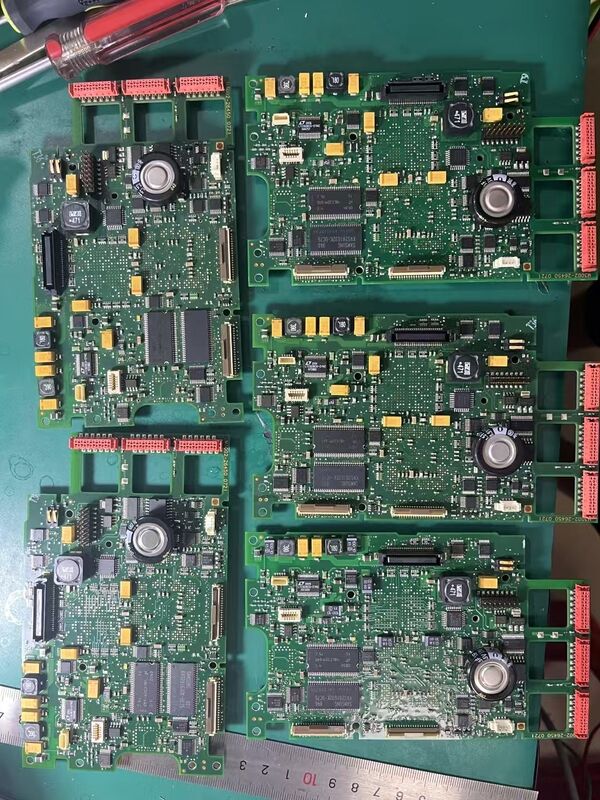

PHILIP MP2/X2 모니터 메인 보드 PN M3002-26450

필립 MP2/X2 모니터 본보드 PN M3002-26450

역할: 인텔리뷰 MP2/X2 호스트 모니터의 메인 회로 보드 (시스템 보드); 시스템 처리, 전력 분배, 디스플레이 드라이브 및 인터페이스 집계 처리. 측정 모듈이 아닙니다.전원 보드가 아닙니다.키보드 보드가 아니라

OEM 식별: PN M3002-26450 (필립은 이 PN를 서비스 시스템에서 REF-동치로 사용합니다). 가족 형제: M3002-68550 (버전 1, 초기 단위), M3002-26470, 등

호환되는 호스트:

• 인텔리뷰 MP2 M8102A

• 인텔리뷰 X2 M8002A (트랜스포트 모니터 또는 MMS 멀티 측정 모듈로 독립적으로 사용)

계열번호 제한: M3002-68550는 SN < DE315XXXXX의 초기 단위로 적합합니다.M3002-26450는 후기 버전입니다., 일반적으로 SN DE315xxxxx 이상입니다. 스위치하기 전에 모니터 일련 번호와 소프트웨어 개정을 확인합니다.

전력 아키텍처 (서비스 가이드): 전원 보드 단계 MSL DC 입력 36 ∼ 60 V까지16V DC메인 보드; 메인 보드는 여러 내부 레일을 도출합니다. RTC와 버퍼 RAM은3.6V DC(시스템 전원 또는 내부 배터리에서 공급됩니다.)

탑재 기능:

• 3.5" TFT 터치스크린 드라이버 (QVGA 320×240, 최대 3개의 실시간 파동 형태)

• 내장 측정 데이터의 집계 (ECG/Resp/SpO2/NBP; CO2/IBP/Temp/12-lead 선택)

• 터치 + 하드 키 입력 처리, 경보 논리, 트렌드 버퍼링

• 유선 LAN (필립 클리닉 네트워크) + 선택적 802.11 침대 옆 어댑터 + SRR (단거리 라디오)

• 내부 재충전 가능한 배터리 충전/폐하 제어 신호 (전지 자체는 배터리 배에 위치한다)

주요 인터페이스/커넥터: MSL 커넥터, 디스플레이 플렉스 케이블, 터치 컨트롤러, 전원 보드 상호 연결, 내장 파라미터 버스, 무선 모듈 소켓, SRR 안테나 공급, RTC 백업 셀 홀더

안전/분류: 환자와 접촉하지 않는 로직 보드; CF 유형 분류는 측정 프론트 엔드에서 나옵니다. ESD 민감한 의료 액세서리.

신체적: 독립적인 크기가 출판되지 않았습니다 (설치된 OEM 부품); 리모델링 / 수리 운송 무게 클래스 ~ 0.3 ∼ 0.5 kg ESD 포장.

장애 지도: 서비스 가이드 "주보드 2를 확인하라" INOP는 이 보드 (또는 두 번째 주보드) 에 대해 지적한다.
