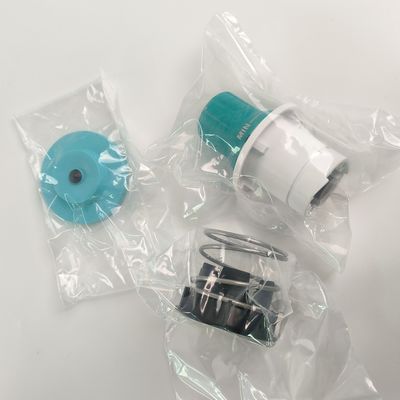

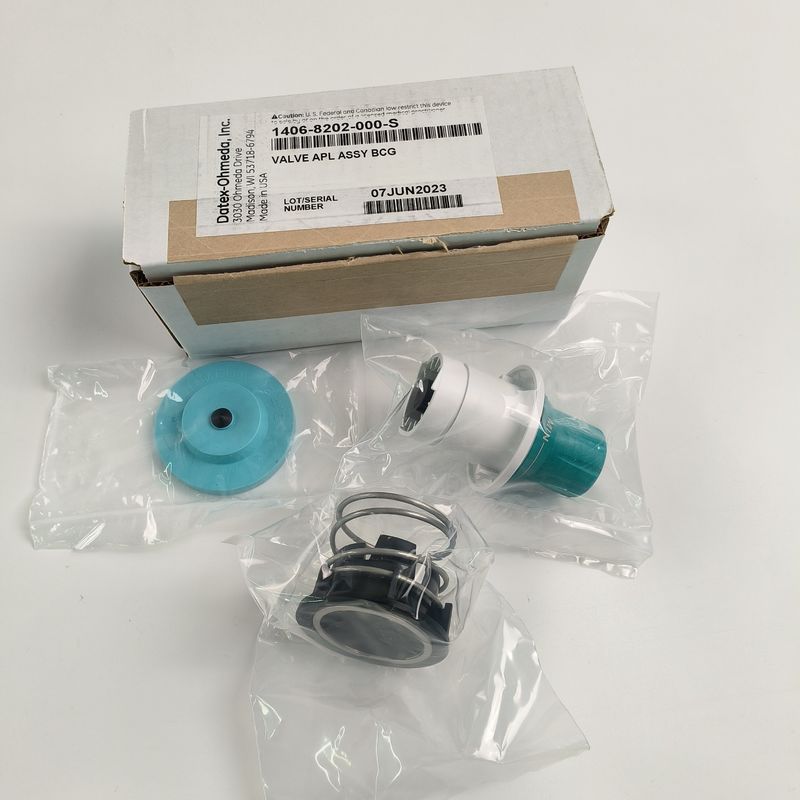

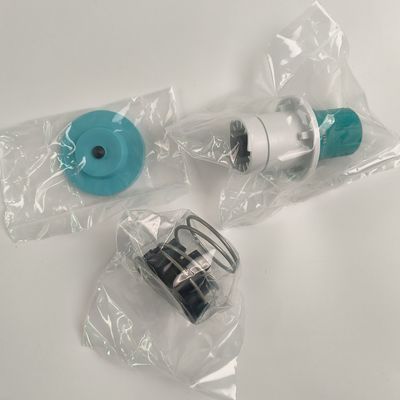

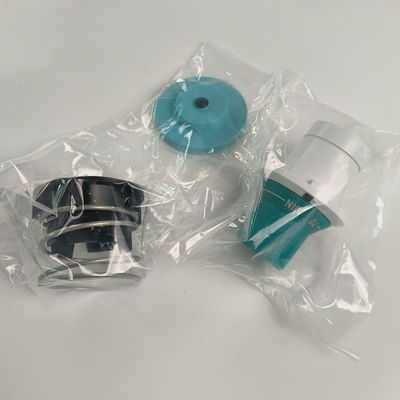

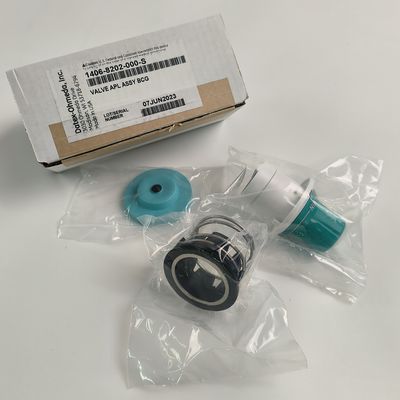

GE Ohmeda Aespire PN: 1406-8202-000-S (APL 밸브 어셈블리 BCG) – 전체 영어 기술 매개변수

1. 기본 부품 정보

• OEM 부품 번호: 1406-8202-000-S
• 호환 부품: 1406-8202-000
• 제품명: 조절 압력 제한 (APL) 밸브 어셈블리 (BCG 호흡 회로 가스)
• 제조사: GE Healthcare (Datex-Ohmeda)
• 호환 시스템: Aespire 7900, Aespire View, Aestiva 5 / 7100 마취기
• 기능: 호흡 회로용 사용자 조절 압력 릴리프 밸브; 수동 환기 압력 제한 설정; 과도한 가스를 마취 가스 스캐빈징 시스템 (AGSS)으로 배출

2. 핵심 성능 사양

• 압력 조절 범위: 0 ~ 70 cm H₂O (연속 수동 조절)
• 릴리프 정확도: 설정 압력에서 ±2 cm H₂O
• 유량 용량: 최대 75 L/min (AGSS로 배출)
• 밸브 유형: 다이어프램 작동, 양압 릴리프만 해당
• AGSS 연결: 30mm 수컷 테이퍼 피팅 (후면 장착)
• 호흡 회로 인터페이스: 22mm ISO 표준 테이퍼 포트 (수컷/암컷)
• 안전 기능: 호흡 회로용 통합 양압/음압 릴리프 보호

3. 기계 및 재질 사양

• 치수: 약 85 × 65 × 55 mm (길이 × 너비 × 높이)
• 무게: 약 0.28 kg
• 본체 재질: 의료 등급 강화 폴리카보네이트 (PC)
• 다이어프램 및 씰: EPDM / 실리콘 (의료 등급, 오토클레이브 가능, 라텍스 프리)
• 패스너: 스테인리스 스틸 (SST 316) 하드웨어
• 장착: 메인 호흡 매니폴드 어셈블리에 직접 장착, 도구 없이 썸휠 조절 가능

4. 환경 및 규정 준수

• 작동 온도: 0°C ~ 45°C (32°F ~ 113°F)
• 보관 온도: -20°C ~ 60°C (-4°F ~ 144°F)
• 습도: 10%–95% RH (비응축성)
• 세척: 표준 병원 소독과 호환 (최대 134°C 오토클레이브)
• 규제: CE, FDA Class II 의료 기기, ISO 5358-1 준수

5. 주요 특징

• 로터리 썸휠을 통한 정밀 수동 압력 설정
• OR 오염 방지를 위한 AGSS로 직접 배출
• 과압/저압에 대한 통합 회로 보호
• 임상 사용을 위한 내구성 있고 유지보수가 적은 설계
• 직접 교체, 설치 후 보정 불필요
