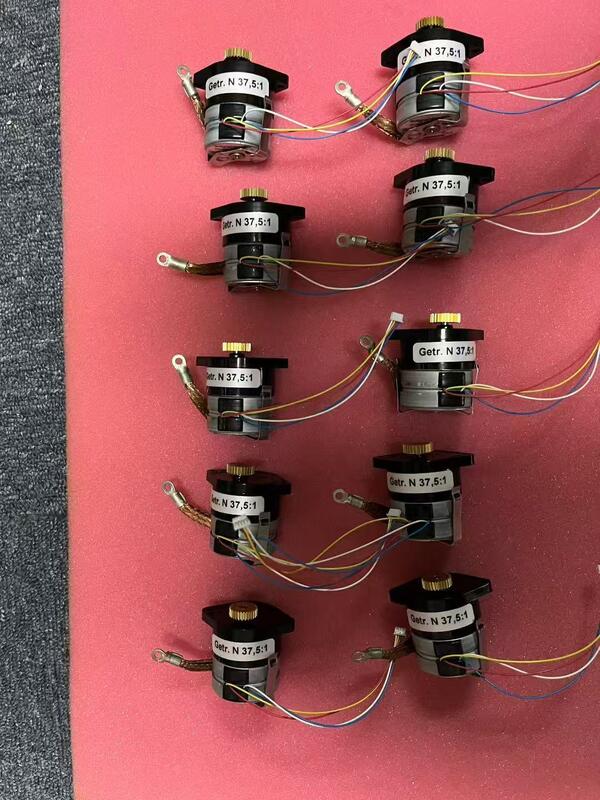

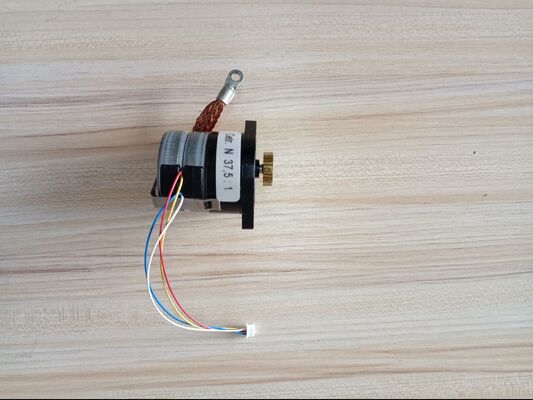

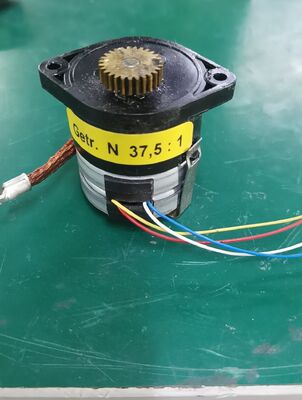

PN:451261010401 / M2703-60004 필립스 아발론 FM20 / FM30 태아 모니터 – 레코더 스테퍼 모터

PN:451261010401 / M2703-60004 필립 아발론 FM20 / FM30 태아 모니터

2전기 및 기계적 사양

• 모터 타입:2단계, 4선 스테퍼 모터
• 작동 전압:DC 12V(내용 모니터 공급)
• 변속기 비율:5:1(N37 기어박스)
• 발걸음 각도:7.5°/단계(연속을 줄인 후:1.5°/단계)
• 가등류/단계:0.67A
• 단계 저항:5.6 Ω
• 단계 인덕턴스:4.2mH
• 유지 토크:8.3kg-cm (≈0.81 N·m)
• 출력 셰프트:D축(용기 종이 롤러)
• 무부하 속도: 대략50 RPM @ 12V
• 선택 가능한 종이 속도:1cm/min, 2cm/min, 3cm/min

3물리적 차원

• 크기: Ø37mm, 길이45mm기어박스 포함)
• 무게: 약110g
• 단열계급:클래스 B
• 배선:4개의 유선 (붉은, 파란색, 갈색, 흰색)전용 커넥터

4기능 및 호환성

• 목적: FHR 및 토코그램을 인쇄하기 위한 내장 열 기록기를 작동시킵니다.
• 호환되는 모델:필립 애발론 FM20, FM30(M2702A / M2703A)
