P/N: M2703-26420 / M2703-66420 필립 아발론 FM20/FM30 인터페이스 보드

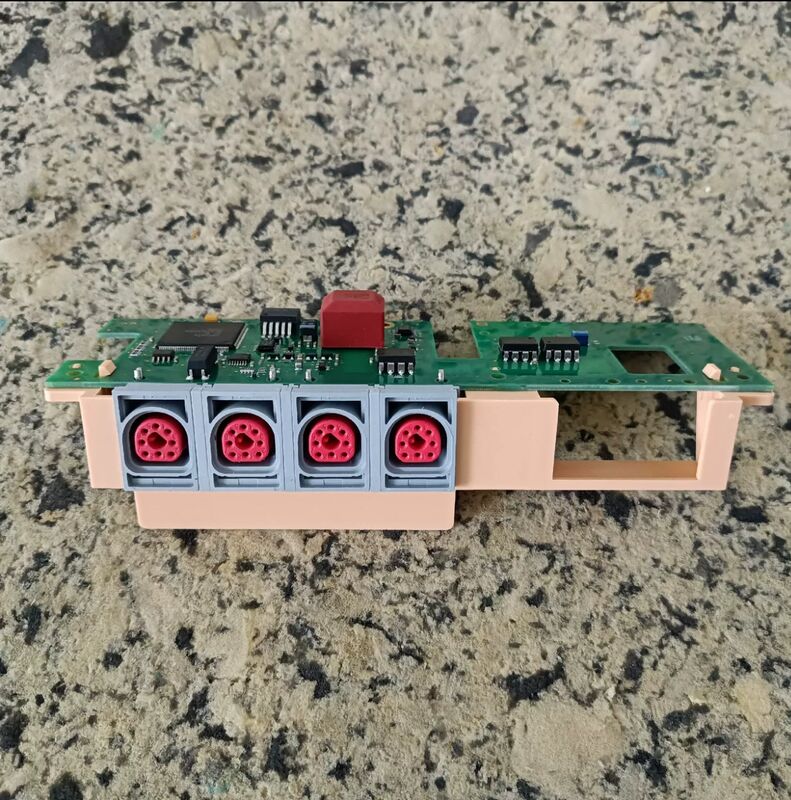

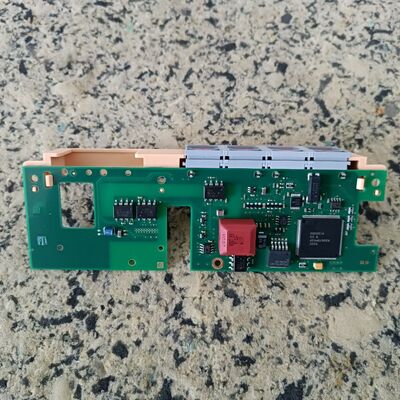

필립 애발론 FM20/FM30 인터페이스 보드 (P/N: M2703-26420 / M2703-66420)

1기본 정보

• 공식 부품 번호: M2703-26420 (또한 M2703-66420로 참조)
• 호환되는 장치: 필립 아발론 FM20 (M2702A), FM30 (M2703A) 태아 모니터
• 기능: 프론트 엔드 I/O 인터페이스 및 신호 스위치 보드; 변압기 신호를 메인 보드로 연결
• 보드 크기: ~190 mm × 85 mm
• PCB 층: 4층, 의료용 FR-4

2외부 커넥터 (전면 패널)

3내부 인터페이스 (메인보드)

• 메인보드 커넥터: 50핀 평면 케이블 (M2703-66450 메인 CPU 보드)
• 전력 입력: 24 VDC ±10%, 5 VDC ±5% (버스 마스터 보드)
• 신호선: 아날로그 (US/TOCO/MECG) + 디지털 (ID/ 컨트롤) + 전력
• 격리: 환자 및 시스템 회로 사이의 의료 수준의 격리 (2500 Vrms)

4전기 사양

• 초음파 (US) 입력:
  • 주파수: 1MHz 펄스 도플러
  • 입력 감수성: 10μVpp 500mVpp
  • 가이프: 소프트웨어 조절 0 ∼ 60 dB

• TOCO 입력:
  • 브릿지 앰플리퍼, 0~5V 아날로그 범위
  • 감수성: 2mV/TOCO 단위
  • 필터: 0.05~10 Hz 대역 통과

• MECG 입력:
  • 3 리드, 0.05~100 Hz 대역폭
  • 50/60 Hz 크치 필터
  • 입력 임페던스: > 10 MΩ


5환경 및 신뢰성

• 작동 온도: +5°C ~ +45°C
• 저장 온도: -20°C ~ +60°C
• 습도: 10~95% RH (비 응축)
• 준수: IEC 60601-1, IEC 60601-2-37 (의료기기 안전)
• 일생: ≥ 5 년 (24/7 임상 사용)
• ESD 보호: ±15 kV (공기), ±8 kV (접촉)

6주요 특징

• 스마트 트랜스듀서 자동 인식: 연결된 변환기 유형 (US/TOCO/MECG) 을 감지합니다.
• 신호 복합화: 쌍둥이 미국 신호와 DSP로 가는 경로 사이의 스위치
• 초전압/초전류 보호: 변압기 결함으로부터 본보드를 보호
• LED 상태 표시기: 전력, 신호 잠금, 변환기 감지
