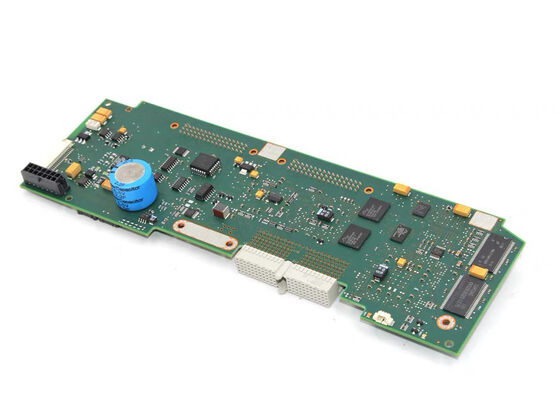

1. 메인 CPU 보드 (메인보드 코어)

• 부품 번호: M2703-66450 (M2705-66510으로도 참조됨)
• CPU 코어: 32비트 임베디드 RISC 프로세서 (의료 등급, 실시간 OS)
• 클럭 속도: 200 MHz (일반)
• 메모리:
  • 플래시: 128MB (펌웨어, 보정, 사용자 사전 설정)
  • RAM: 64MB (실시간 데이터, 파형, 추세 버퍼)

• 데이터 저장: 72시간 태아/산모 추세 데이터; 800 NIBP 기록
• 임베디드 OS: Philip 독점 실시간 OS (RTOS) 의료 기기용
• 디지털 신호 처리 (DSP):
  • FHR (초음파) 신호 처리: 50~240 bpm, ±2 bpm 정확도
  • TOCO (자궁 수축) 신호 컨디셔닝: 0~100 TOCO 단위
  • Smart Pulse™: 교차 채널 동시성 감지 (FHR 대 산모 맥박)

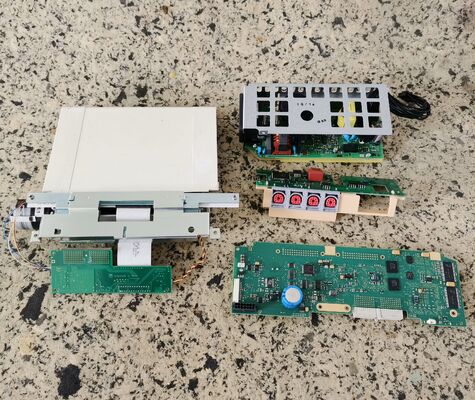

2. 버스 마스터 보드 (시스템 제어 및 I/O 허브)

• 부품 번호: M2703-66460
• 시스템 버스: CAN 버스 (의료 기기 표준) + 병렬/디지털 I/O
• 전원 관리:
  • 입력: 100~240 VAC, 50/60 Hz; 24 VDC (배터리 백업)
  • 출력: 5 VDC (로직), ±12 VDC (아날로그), 24 VDC (프린터/트랜스듀서)
  • 과전압/과전류/ESD 보호 (IEC 60601-1 준수)

• 인터페이스 포트 (온보드 + 확장):
  • 태아: 2x 초음파 (US) 포트, 1x TOCO 포트, 태아 움직임 입력
  • 산모 (선택 사항): 3리드 MECG, SpO₂ , NIBP
  • 프린터: 열전사 헤드 인터페이스 (150mm, 8 도트/mm)
  • 디스플레이: 6.5인치 TFT LCD (800x480) + 터치스크린 컨트롤러 (선택 사항)
  • 데이터/제어: USB 2.0, LAN (이더넷), RS-232, PS/2, 간호사 호출 릴레이

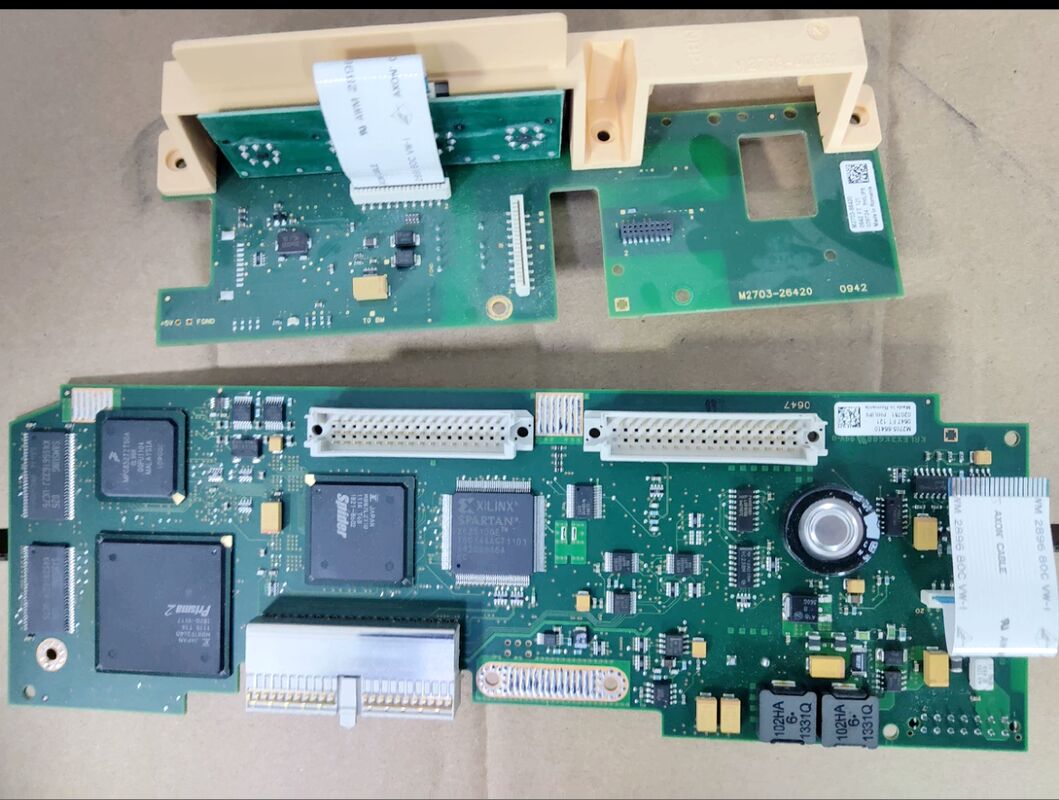

3. 통합 메인보드 (CPU + 버스 마스터) 주요 사양

• 아키텍처: 듀얼 보드 (CPU + 버스 마스터) 스택, 4층 PCB, 의료 등급 부품
• PCB 치수: 약 220 x 180 mm (보드당)
• 작동 온도: +5°C ~ +45°C
• 보관 온도: -20°C ~ +60°C
• 습도: 10~95% RH (비응축)
• 규정 준수: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• 수명: ≥5년 (임상 사용); 24/7 연속 작동용 설계

4. 중요 온보드 하위 회로

• 초음파 프론트엔드: 1 MHz 펄스파, 9개 소자 트랜스듀서 지원, IPX8
• TOCO 프론트엔드: 브리지 증폭기, 0~5 V 아날로그 출력, 노이즈 필터링
• MECG (선택 사항): 3리드, 0.05~100 Hz 대역폭, 50/60 Hz 노치 필터
• SpO₂ (선택 사항): Philip FAST SpO₂, 움직임 방지/저관류 알고리즘
• NIBP (선택 사항): 진동 측정법, 수축기 60~240 mmHg, 이완기 30~180 mmHg
