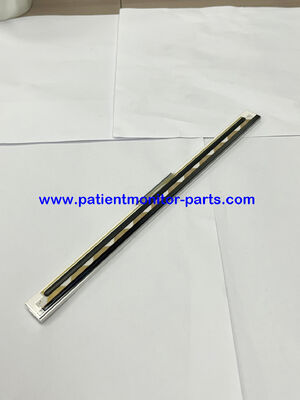

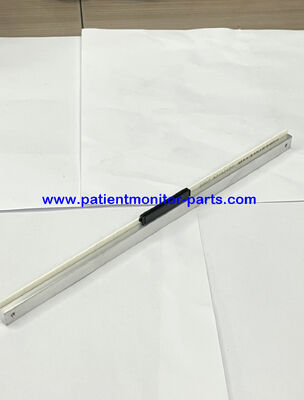

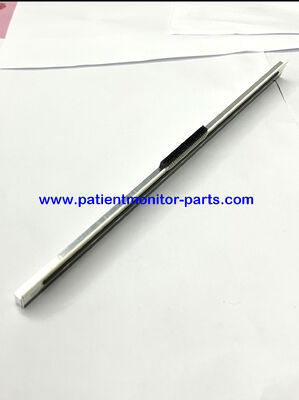

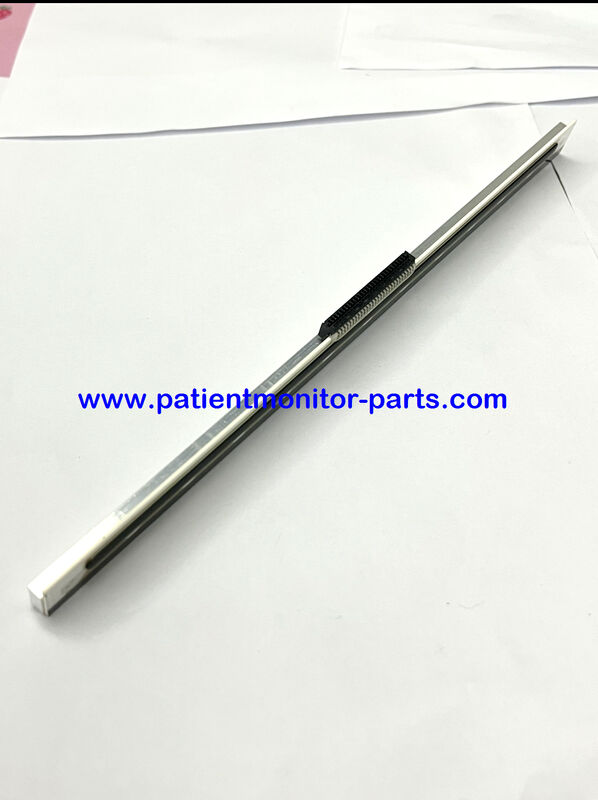

필립 애발론 FM20 / FM30 열 프린터 헤드 (TLPH)

필립 애발론 FM20 / FM30 열 프린터 헤드 (TLPH)

1기본 정보

• 공식 명칭: 열선 프린터 헤드 (TLPH)
• 호환성 있는 모델: 아발론 FM20, FM30 (M2702A, M2703A)
• 프린터 유형: 6인치 열열기 기록기
• 부품 번호 (원본): 4522 991 25291 (집회)

2광학 / 인쇄 해상도

• 점 밀도:8점/mm (203.2dpi)
• 실제 인쇄 폭:150mm(전 종이의 너비)
• 전체 점: 1200점 (150mm × 8점/mm)
• 도트 피치: 0.125mm × 0.125mm

3전기 특성

• 프린터 헤드 전압:5.0 VDC ± 5%(논리) /24 VDC ±10%(열림)
• 점당 전류: ~20~25mA (피크)
• 원소별 저항: ~ 120 Ω (유형)
• 인터페이스: 50핀 리본 케이블 (기록기 어댑터 보드 M2703-66430)

4기계 및 성능

• 인쇄 속도:
  • 표준:25mm/s
  • 빨리:50mm/s(검토 재생을 위해)

• 종이 속도의 범위: 1~50mm/s (구성 가능)
• 일생:≥1,000,000 라인(등급 조건에서)
• 작동 온도: +5°C ~ +45°C
• 저장 온도: -20°C ~ +60°C

5종이 사양 (응용)

• 종이 너비: 150mm (Z 폴드 또는 롤)
• 종이 종류: 의료용 열용 종이 (HP 1911A / 필립 453564435211)
• 센서: 광적 반사 센서 (블랙 마크 탐지)

6주요 특징

• 5채널 녹화: FHR1, FHR2, TOCO, MECG, 주석
• 높은 콘트라스트: 명확한 FHR/TOCO 파형 복제를 위해
• 장기적인 안정성: 세라믹 난방요소, 경화 방지 코팅
