Philip Avalon FM20 / FM30 태아 모니터 네트워크 카드 (LAN 인터페이스) 매개변수

기본 정보

• 모델: Philip Avalon FM20 (M2702A), FM30 (M2703A)

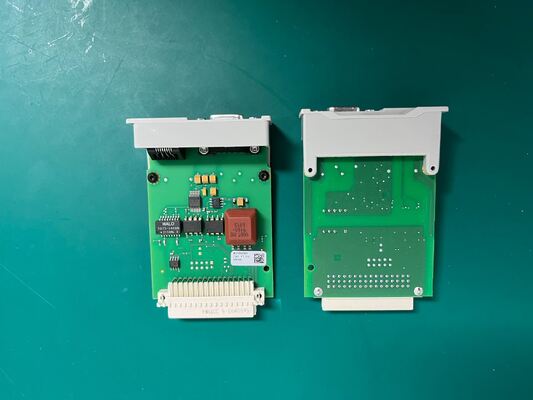

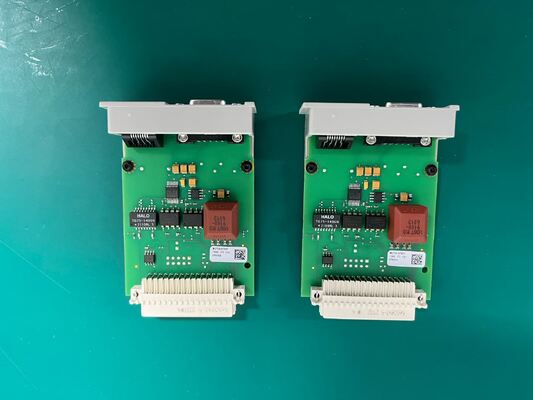

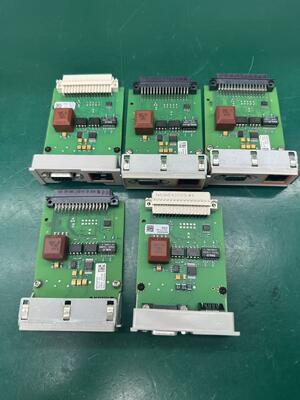

• LAN 인터페이스 유형: 선택 사항 통합 LAN/RS232 시스템 인터페이스 모듈 (옵션 J70, 부품 번호 M2703-67501)
• 인터페이스 표준: 10BASE-T 이더넷 (IEEE 802.3)
• 속도 및 이중화: 10Mbps, 반이중 전용 (자동 협상 없음, 100Mbps 지원 안 함)

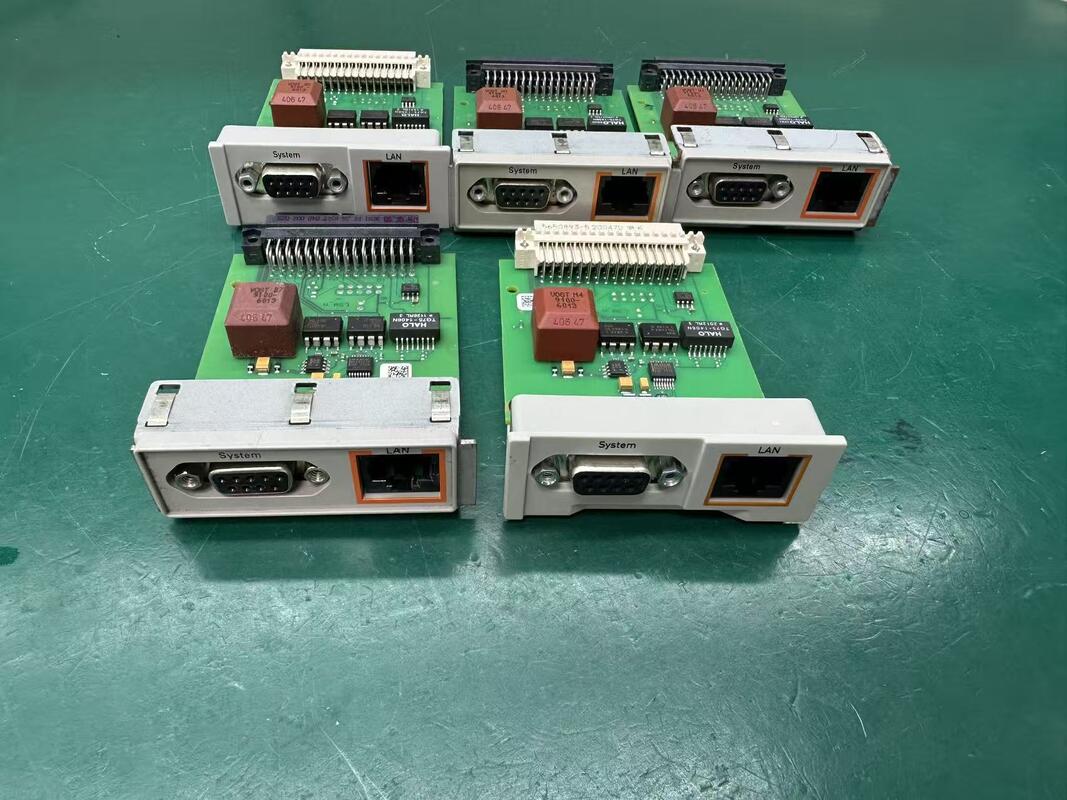

• 포트: RJ45 암 커넥터 (후면 패널)

네트워크 구성

• IP 주소 할당:
  • 수동 고정 IP 구성 (모니터 설정 메뉴를 통해)
  • 자동 할당 (BOOTP 사용) (DHCP는 기본적으로 지원되지 않음; 동적 IP를 위해서는 BOOTP 서버 필요)

• 네트워크 프로토콜:
  • TCP/IP (IPv4 전용)
  • 연결 표시 (CI) 메시지: 브로드캐스트 / 유니캐스트 모드 (OB TraceVue / IntelliSpace Perinatal용)

• 지원 시스템: IntelliSpace Perinatal (E.0+), OB TraceVue 산과 감시 시스템
• 이중 인터페이스 지원: LAN + 격리된 RS232 (MIB/IEEE 1073) (병렬 EMR/모니터링 시스템 연결용, RS232를 통한 읽기 전용)

전기 및 안전

• 절연: 완전 갈바닉 절연 (의료 등급, IEC 60601-1-2:2014 / EN 60601-1-2:2015 준수)
• EMC 규정 준수: IEC 60601-1-2, ICES-003 (캐나다)
• 전력 소비: < 60W 총 모니터 전력 (LAN 모듈 포함)

물리적 및 설치

• 커넥터: RJ45 (8P8C)
• 케이블: Category 5e (Cat5e) 또는 그 이상의 트위스트 페어 이더넷 케이블
• 네트워크 세그먼트: 모니터와 감시 PC/서버는 동일한 로컬 네트워크 세그먼트에 있어야 함 (기본적으로 서브넷 간 라우팅 불가)

주요 참고 사항

• LAN은 선택적 업그레이드 (옵션 J70)이며, 기본 FM20/FM30 장치에는 표준이 아닙니다.
• 고정 10Mbps 반이중: 링크 문제를 방지하기 위해 네트워크 스위치 포트를 수동으로 10Mbps / 반이중으로 강제 설정해야 합니다 (자동 협상 비활성화).
